MCL-6微机磁力仪

MCL-6微机磁力仪

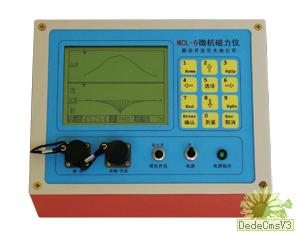

                                                                                                 主机                                  脚架及探头

 产品介绍:

  在MCL-2微机磁力仪基础上研制成功,可用于地面或坑道内勘测盲矿体。利用磁探头中的三个垂直的磁通门磁芯。分别测量Δx、Δy、Δz、三个分计算总场和绘制矢量图，通过矢量图的指向确定矿体的方位。

 产品特点：

1.磁芯固定，叫MCL-2微机磁力仪耐用，探头不易损坏。

2.可用于测量分量和总场,MCL-2微机磁力仪只测垂直分量Δz。

3.通过矢量图指出坑道中盲矿位置。

4.地面快速普查不用脚架。

 主要技术指标：

1.测量范围:-8000nT~+8000nT              2.分辨率:1nT 3.探头:垂直分量转向差≤±10nT            总场转向差≤±20nT探头垂直 总场转向差≤±30nT探头倾斜≤10°      重复测量误差≤5nT4.温度系数:10PPM/°C         5.存储量:1000个点         6.显示:160×128液晶,带背光7.电源:6V-5AH铅酸充电电池          8.整机功耗:200mA~290mA9.工作温度:-10°C~+50°C             10.主机尺寸:125×180×80(mm)11.主机重量:1Kg         12.探头尺寸:125×75(mm)       13.探头重量:0.5Kg

 坑道勘测方法:

1.分析地面磁测及地质资料。

2.在坑道中以2~5m一个点普测,圈定异常区。

3.在异常区两侧各延长一段<试验点>作为矢量测量起止点。

4.在起点定基点,仪器安平后旋转探头,x分量最小<±30nT>，y分量最大，y方向即磁北方向，测线方位角   β。

5.移动仪器，<点距根据异常大小选1~3m>,输入测线方位角β值，测量该点Δx、Δy、Δz、并储存，依次测量其它点到终点止。

6.选择画矢量图,确定矿体方位,(见图)某矿实测结果。
