TILT II / Quick-Check：变压器（电容器）快速测试仪

美国HD公司电气测试仪器

仪器功能：

用于配电网变压器和电容器快速的开路和短路检查。采用单按钮操作，可以很方便地查看到开路和短路的指示，以及确认试验结果是否良好。

变压器在投运之前或维修后，用TILT II测试其初级端和次级端的短路状况。TILT II可以在投入运行前检测变压器的次级端和它连接的所有设备包括测量仪器。与简单的欧姆表不同，TILT II可以区分变压器线圈中的低阻抗和真正的短路。 修理厂中，TILT II用于鉴别进出的变压器初级端和次级端的短路和断路（包括内部的保险丝和断路器），可以检查单相、三相变压器、电压互感器以及其他类型的变压器。 Quick-Check功能包括TILT II，还能够测试电容器和电容器组。单按钮操作，可以自己区分变压器和电容器。电容器和电容器组都可以进行开路和短路测试。

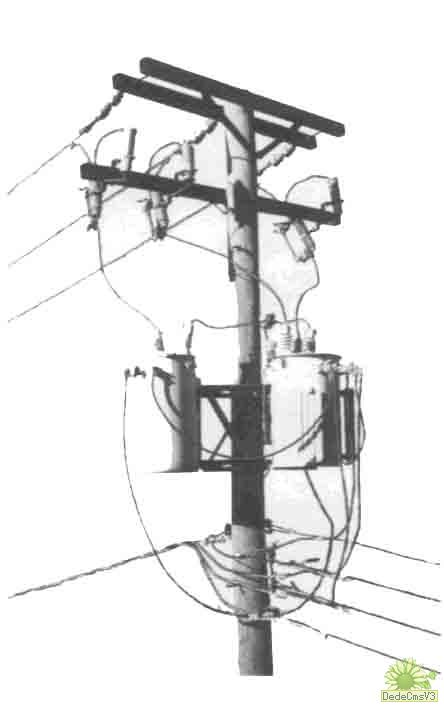

TILT II和Quick-Check都具有安装自检功能。测试仪所有的功能，包括短路、断路、变压器OK、电容器OK等，都可以使用测试装置的控制端和终端进行检查。TILT II和Quick-Check可以进行数百种测试，采用9 V碱性电池以及填补装载外壳等。具有代表性的三相架空变压器的安装是TILT II和Quick-Check典型的应用。变压器次级端的所有线路安装完毕并把各相接上仪表，TILT II和Quick-Check可以检验次级端的连接是否全部正确，有无相对地短路或相间交叉。

TILT II和Quick-Check不能检查变压器线圈的部分短路和不适当的变压器比。Quick-Check不能检查电容器的部分短路或断路以及错误的无功。TILT II和Quick-Check进行的是变压器和电容器快速和简单的测试。TILT II和Quick-Check仅用于检测脱离运行的设备。使用TILT II和Quick-Check检测变压器次级端会在初级端产生高压，测试时必须清楚初级端的连接状况。Quick-Check不会给电容器中带来大的电荷量。

说明：短路：≤10 Ω，随电池电压变化

断路：≥10 Ω，随电池电压变化

变压器OK：最小电感800 μH

电容器OK：最小0.8 μF，最大300μF
