DigiTMRTM断路器时间机械特性测试仪

美国VANGUARD电力仪器

DigiTMR是独立使用、微处理器控制的断路器测量分析仪器，易于操作。该仪器具有3个时间输入通道，用来进行断路器时间、机械特性的全面测量分析，包括时间、行程、速度、超行程及触头摩擦情况，测量分析状态包括分、合、分－合、合－分、分－合－分。DigiTMR所测试的时间过程可选，包含1s，10s，20s，其中10s和20s适用于长时间动作过程，如刀闸等。

断口计时输入：每个输入接点可测量断路器主断口和辅助电阻的动作时间（ms或周波）。

电压监视输入：提供一个模拟电压输入通道进行断路器直流或线圈电压监视，0－300V，dc或ac峰值。一个数字电压输入通道供用户监视A/B开关接点的ON/OFF电压状态。

分闸/合闸电流监视：内置电流传感器记录了断路器跳闸、合闸的电流过程和数值，动作电流的过程波形是诊断分析断路器特性的一项指标。

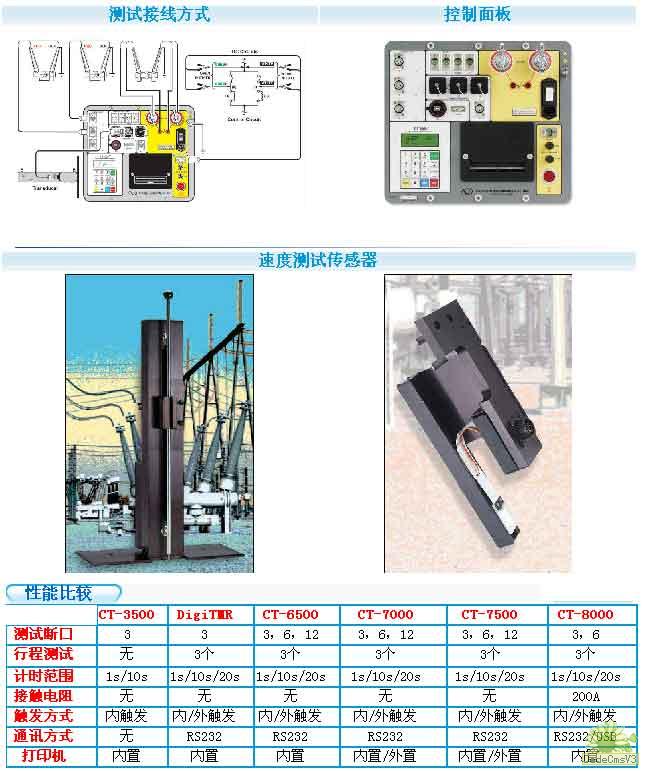

行程和速度：提供一个数字通道进行行程、超行程、反弹和速度测量，行程传感器采用数字式结构，无需校准和设置。

报告存储能力：DigiTMR采用EEPROM存储器，所存储的数据可调出、打印、下载至计算机。存储器内可存储100条测试报告。

方便的测试计划：用户可通过软件编写测试计划传输到DigiTMR,该测试计划包括设定分合闸时间、行程、超行程、反弹和速度等的上下限值，为用户判断该断路器动作特性是否符合要求。

断路器触发特性：内置触发机构使得用户通过DigiTMR进行断路器动作触发，触发的状态方式包括：分、合、分－合、合－分、分－合－分。

诊断能力：DigiTMR具有内置自诊断程序，在用户需要时可自行进行传感器和仪器诊断校准。

计算机接口：通过RS232接口，可通过计算机对DigiTMR进行控制操作，并将结果存储于计算机硬盘中供分析调用。用户还可以建立数据库进行长期跟踪分析。

用户界面：数字字符键盘供用户输入基本信息和控制选择，4行20字符LCD显示屏显示用户信息。LCD背光，对比度可调。

内置热敏打印机：内置4.5英寸打印机打印测试结果和测试曲线。
