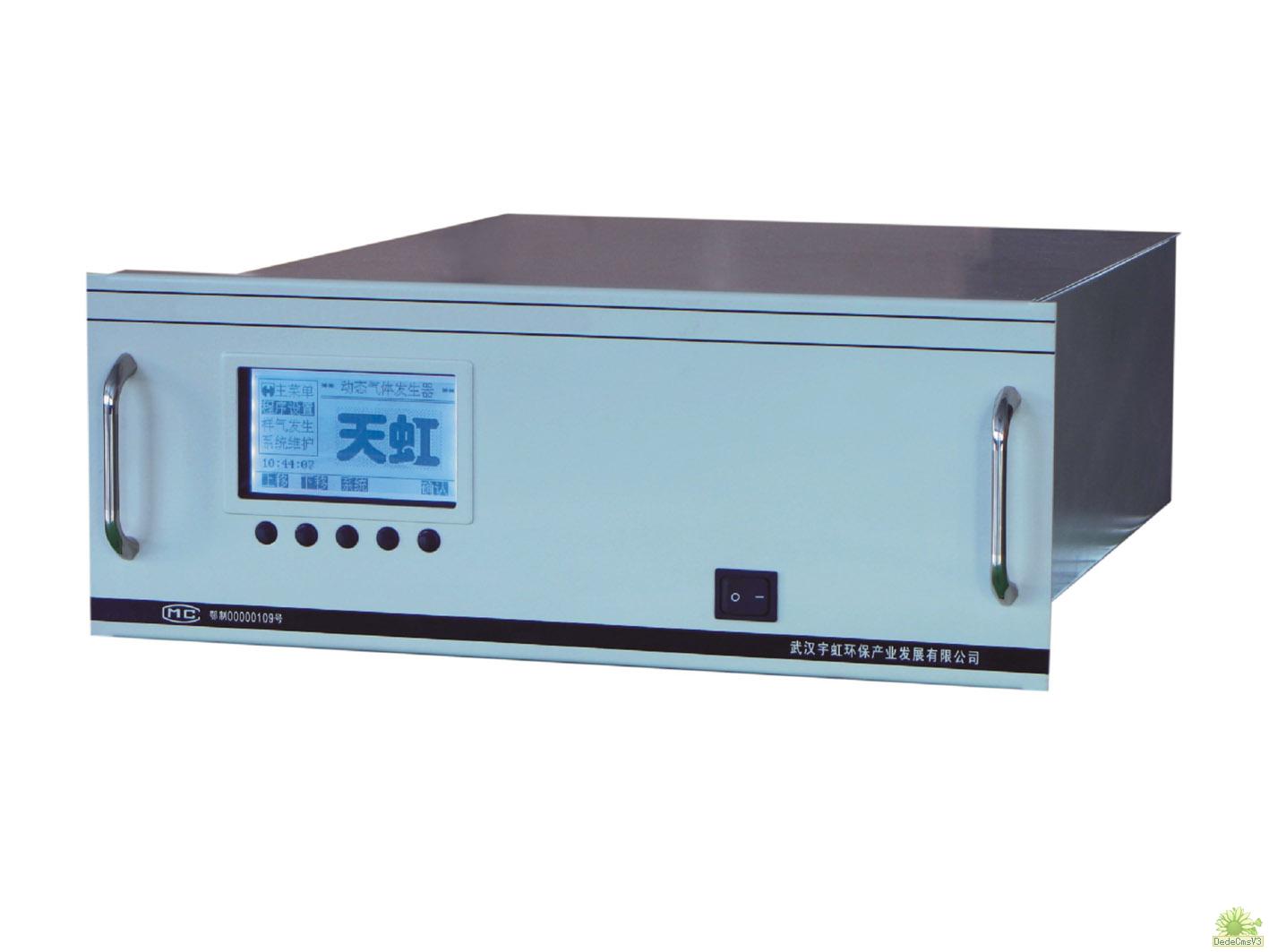

TH-2004型红外吸收法一氧化碳分析仪

TH-2004型红外吸收法一氧化碳分析仪属于非分散红外线分析仪。其光学系统由光源、气室和检测器三部分组成。电气系统由前置放大器、主放大器、恒流输出电路、温控和供电五部分组成。
工作原理
    光学系统将连续的红外辐射能量调制成6.25Hz断续的辐射，并交替地通过气室的分析边和参比边（气室为单管隔半的双光路气室；参比边密封着不吸收红外线的高纯氮气），最后被检测器接收。该仪器采用的检测器是胆酸锂热释电检测器；当分析室通入高纯氮气时，则检测器交替接收的参比边和分析边红外辐射能量相等，仪器的输出信号为零。当分析室通入待测组份时，检测器所接收的参比信号不变，而分析信号由于分析室中待测组份的吸收而发生变化，于是便产生一个与待测组份浓度成正比的输出信号，该微小的电信号通过前置放大器和主放大器经阻抗转换、选频。相敏检波和滤波等环节变成与待测组份浓度成比例的直流信号。
技术指标
测量方法：非分散红外吸收法
测量范围：0～50ppm（可扩展）
最低检测限：1ppm
零点漂移：±1ppm/24h
跨度漂移：±1ppm/24h
上升响应时间：≤2min
下降响应时间：≤2min
噪声：0.05ppm
输出：RS232接口
控制：微机控制，内部自行诊断，自动校零校标，显示仪器运行参数
工作环境温度：0℃～40℃
