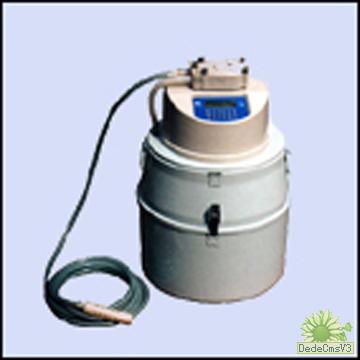

HC-9601型（混采便携式）自动水质采样器

HC-9601型（混采便携式）自动水质采样器是最新推出的用于总量控制、污染源调查、及水源监测的环保仪器。它采用了先进的蠕动泵取水方式，由单片机控制工作。用户可根据需要输入采样时间间隔、采样量及采样方式。它可在线自动完成相应的工作。配接流量传感器后，可实现污水计量、按流量比例采样的双重工作。广泛应用于工矿企业排污监测。是环保部门推行总量控制和监测站开展污染源调查等工作的必备仪器之一。





1.        采样控制：

  时间控制采样：相同时间间隔(1分钟-9999分钟)。



  流量计控制采样：专用流量计控制采样。

                      输出脉冲的流量计控制采样（输出脉冲为5V-15V正脉冲）。



2.        采样方式：采N个水样(1<N<200)。



3.        吸程：7.2米。

4.        采样重复精度：±10ml。

5.        储水容器：1个10Kg聚乙烯瓶。

6.        全部中文菜单，人机对话方式，需要人为干预的时侯均有中文提示。

7.        软件密码锁，可以保护仪器内设置的程序不被修改。

8.        可以存储10个采样程序。

9.        按流量比例采样时，每一次采样的时间都存入仪器内，可以查看或打印。用户可以根据这些时间，画出污水流量排放图。

10.    打印功能（可以打印存储的采样程序，配接流量计后，可以打印日期、时间、瞬时流量和累计流量。采样器可以存储256个日期、时间和流量数据，采用循环更新的方式。使用这个功能，可以记录仪器没有使用的时间）。

11.    采样器连接自配的流量计时，如果人为拔掉流量计插头，则按设置的最大流量记录瞬时流量。

12.    工作环境温度：0℃ 至 +50℃。

13.    电源：DC12V蓄电池（汽车电瓶）或AC220V±10%，功率40W。

14.    外形尺寸：Æ430mm´645mm(直径´高)。

15.    重量：18Kg。







   1. 功能键

   电源关 ：切断仪器电源

   电源开 ：接通仪器电源

   手动   ：手动采样（第二功能：用于输入小数点）。

   停止   ：退出当前的菜单,返回上一个菜单。

   泵正转 ：泵抽水（第二功能：用于选择显示器上显示的菜单（闪动即选中）



   泵反转 ：泵排水（第二功能：用于选择显示器上显示的菜单（闪动即

选中）。

   自动   ：自动采样

          ：（“回车”键）确认已输入的参数及选择项。每次输入参数或选

择完毕即按此键。

   2. 数字键

  0 - 9   ：用于输入所需参数。





1.       仪器使用 AC220V电源时要接好地线，以确保安全。

2.       仪器使用蓄电池时，蓄电池要充足电，否则仪器不能正常工作，蓄电池也容易损坏。

3.       要经常检查泵管，如果损坏要马上更换。泵管更换后，先按泵正转或泵反转键，让泵转动一会，直到泵运转正常，无卡住现象，泵管既安装完毕。

4.       仪器出现异常情况，请立即切断电源，并通知厂家维修，不得自行拆卸。





1.   系统参数菜单说明：



流量计    --- 用于设定采样器配接的流量计的类型。

设置时钟  --- 用于设定仪器内的时间，仪器运行以此时间为依据。

打印      --- 用于打印需要了解的各种参数。

密码锁    --- 设置密码，防止别人改变程序。

显示参数  --- 显示已存储的程序

管长      --- 用于设定采样器吸管长度。

系统测试  --- 用于测试仪器的故障。

工作方式  --- 用于设置串口工作方式。

退出      --- 退出设置。



2.   工作程序菜单说明：



    采样方式       --- 设置流量采样或时间采样方式。

    采样量         --- 设置采样量。

    采水深度       --- 设置采集水样的深度。（蠕动泵到水面的垂直距离）

    采样延迟       --- 启动自动采样至开始时间间隔记数（或开始流量记数、

                      脉冲记数）之间的时间。

    存储设置的参数 --- 把设置的参数存入仪器内。

    退出           --- 退出设置菜单。























按“回车”键

按“运行”键， 输入已存储的程序号









[工作程序  系统参数] 设置

开始运行设定的程序









1.         流量计 2.         设置时钟 3.         打印 4.         密码锁 5.         显示参数 6.         管长 7.         诊断 8.         工作方式 9.         退出系统设置

[时间，流量] 控制采样













采样方式 采样量 采水深度 定时采样 存储设置的参数 退出
