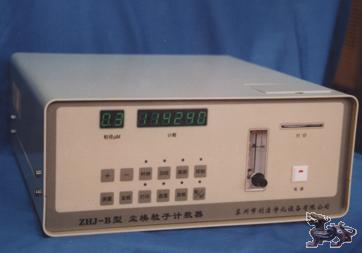

ZHJ-B尘埃粒子计数器

一、概况
  ZHJ型尘埃粒子计数器是检测洁净度的计量仪器，是净化厂房和各种净化设备必备的测试工具，它能够测出尘埃颗粒的个数并能区分颗粒的大小，从而计量出净化等级。随着我国经济技术发展，很多工业越来越需要优良的净化环境，例如微电子、医疗制药、精密机械、食品卫生、彩管磁带等行业的许多生产都要求在净化环境中进行，为了保证产品质量，要求净化环境达到预定的净化环境，而ZHJ系列尘埃粒子计数器正是用户检测净化等级及尘埃颗粒的理想仪器。
二、原理
  ZHJ型尘埃粒子计数器是根据颗粒的光散射原理，按直角接收方式设计制造。本仪器运用几组光学透镜，把光束聚焦并把焦点投影到一个叫散射腔体的中心位置形成一个微小的光敏区，用一个无尘抽气泵把空气吸入腔体，产生一股聚焦的气流，使气流中的尘埃粒子通过光敏区。强烈的光能就在微粒的表面产生光散射，散射光的光通量在方向上具有一定的选择型，利用光电倍增管在某一角度上（90℃）接收此光并转换成电脉冲，经过微电脑控制和判别测出颗粒的粒径与颗粒的浓度，最后经过扫描电镜确认聚苯乙烯标准粒子对仪器进行标定，使各项指标符合国家计量局颁布的JJG547-88计量标准。
三、特点
  根据美国FS-209E标准，我国JGJ-90洁净室施工及验收规范，制药行业GMP规范等标准要求，以及我国多数用户的实际使用要求，ZHJ系列选用德国OSRAM（欧司郎）白光源为传感器光源，把仪器的粒径灵敏度保持在0.3μｍ水平上,确保0.5μｍ粒径的准确度,满足洁净度100级的测量.
  该产品主机功能是测量尘埃粒子的粒径(0.3-10μｍ分六档)和含尘颗粒数.
  该产品由于传感器及其电路的改进和集成化,在体积较小,重量轻.
  该产品机内软件编进了FS-209D标准,能自动按95%的置信度作出洁净度等级判别,同时还可以2.83升/分(0.1立方英寸/分)与每立方米的自动转换,方便用户使用.
  该产品出厂之前整机性能全部按国家计量局颁布的JJG547-88尘埃粒子计数器鉴定规范要求进行,确保机器质量.
四、技术指标
   1、自净时间:               <20分钟
   2、重复性(相对标准偏差):    ±20%
   3、准确度(相对误差):        ±400%
   4、离散度: ±40%
   5、采样量:2.83升/分（0.1立方英尺/分）
   6、最小检测颗粒:0.3um
   7、最大检测颗粒:10um
   8、外型尺寸:B、C型  340×365×150mm D型 310×255×125mm
   9、重量: B、C型  9kg   D型 6kg

五、整机功能
   1、粒经分档: 0.3 0.5 1 3 5 10(um) 六档
   2、采样时间:1-10分钟
   3、采样点数:2～7 点 设定
   4、每点采样次数 2～7次 设定
   5、六档粒经尘埃浓度同时检测,依次数字显示或自选粒经显示.
   6、显示或打印时可将2.83升/分所含颗粒数转换成1m⒊内所含颗粒数.
