GD-A8/D8 可燃气体检测部

特点：

- 结构紧凑。重量轻

- 维修简单

- 传感器安装快速、方便

- 传感器对扩散式、吸引式检测部兼容

- 长寿命吸引泵GD-D8

- 防爆

- 提供大量附件

检测原理：

催化燃烧方式

不同的可燃气体其爆炸下限不同,但是除了某些特殊情况,这些气体在爆炸下限是的发热量几乎是相同的.

CE.Q=常数(Burgers Wheeler定律)

Ce:爆炸下限(LEL)

Q:每摩尔气体燃烧的发热量(kcal/mol)

用测量气体燃烧时的发热量而检测可燃气体的方法是非常使用并有效的.

为了便于催化燃烧,首先将传感器预热到适当温度,若可燃气体接触到传感器,可以检测出由于气体催化燃烧发生热量使铜丝电阻的变化量.此时电流输出正比于空气中可燃气体的浓度.

理研公司为工矿企业提供了品种多样的检测部供用户选择,这些检测部可以满足各种环境,各种使用条件时的应用.

在某些扩散检测技术不使用的环境,可以用吸引式检测部,如:

a)不易接触的封闭空间

b)极度肮脏或潮湿的环境

c)缺氧环境

d)高温环境

把这些检测部安装在可能释放出可燃气或蒸气的危险地带,再用4芯或6芯(仅GD-D8)多导电缆把信号传送到检测站.

规格：

型号

GD-A8-16

GD-A8-18

GD-D8/D8DC

GD-D8-AS

空气取样方式

扩散

磁动泵吸

空气吸入

检测范围

氢气，一般可燃气

乙炔

一般不燃烧

检测范围1）

0~100%LEL(LFL)或0~50%LEL(LFL)

检测范围2）

20秒以内

20秒以内（1米线）

结构

防爆

鉴定号

43642

43644

38169

C10395

38169

防爆级别

D3aG4(3)

d3a.cG4(3)

d2G4(3)

工作条件

-10℃~+40℃,低于95%R.H.

电缆线连接方法

4芯电缆允许防爆结构防压密封方法：允许外径10.5~13φ	6芯电缆允许防爆结构	同GD-A8
防密封方式：允许外径10.5~13φ	防压密封方式或防压钢缆方式允许外径：13~15φ

使用要求

------

泵.GD-D8
AC 100V，4VA
泵.GD-8DC
DC24V，5W

测量空气：
1~7.5kgf/cm2G
空气消耗：
0．18Nm3/hr

重量

大约0.9kg

大约3.5kg

其他

GD-A8-18的密封套材料
是不锈钢（GD-GDA8-16是青铜铸件）

检测腐蚀性气体是，内管涂有聚四氟乙烯，管子接头是不锈钢。样气流速：0.8升/分以上

外部连接管子

------

外径：8φ
内径：6φ 铜或不锈钢

1）如果需要，可以做到0~10%LEL

2）接触到预置报警级1.6被气体时达到警报所需时间

3） d3aG4和d3a.cG4符合d2G4符合IEC IIBT4

4）特殊条件可以根据需要安装特殊取样装置。

5）如增加专用连接器和外接泵式吸气器，GD-A8-16/GD-A8-18可以成为吸引式。

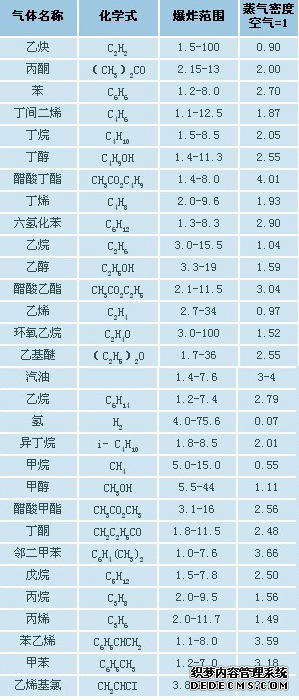

可燃性气体及蒸气

定货注意事项

如果定货,请指明

1)所要测量的气体及共存气体

2)检测部型号

3)指示/报警单元型号

4)应用场所
