FW-10KV 智能型电缆故障测距仪

美国AT电缆故障测试仪

体积小，真正便于携带（电池供电，重量仅23公斤）

可调充电电压到10 kV，电容7 uF，最大能量350 J/脉冲

三种工作模式：故障测距、循环冲击、直流耐压

可通过专用软件在计算机上查看波形

FW-10能够定位最大故障距离为 3公里

FW-10KV定位仪非常易于操作，几乎不需要培训。自动显示故障位置的距离。它还可显示电池电压、传播速率设置、充电电压、故障类型（开路或短路），以及是否系统已准备好进行波形储存。

一般说明：

FW10KV 是一种经济的紧凑型便携式故障定位仪，用于地下初级电缆的故障定位。由于该定位仪由电池供电，可方便地在较远的地点使用。该定位仪非常易于操作，几乎不需要培训。显示屏可以英尺或米为单位显示出到故障位置的距离。它还可显示电池电压、传播速率设置、充电电压、故障类型（开路或短路），以及是否系统已准备好进行波形储存。存储的波形可以通过计算机（便携式计算机或台式机）上的 FW10KV 软件进行查看。但由于 FW10KV 给出了至故障位置距离的自动读数，因此无需查看波形。

FW10KV 用于在电缆系统中执行弧反射测量（半回路、放射式线路等）以便快速进行电源恢复。FW10KV 可忽略变压器反射，并在故障位置“锁定”。这样，用户就可以迅速确定系统中有故障的电缆部分。FW10KV 能够定位最大距离为 10,000 英尺处的故障。脉冲电压可以变化，因而到电缆的电压脉冲较低，对电缆的损坏较小。该系统通过一个头戴耳机接听装置 (Fault Wand)，可以以循环模式进行故障定位。但 FW10KV 通常会发射足够的功率，可以在地面之上感觉到或听到。在循环模式下，FW10KV 的内部电池可工作 1 个小时以上（充满电后），并每隔 6 秒发出 350 J 的脉冲（满电压下）。循环速率在较低电压下较快。该定位仪还具有一个高压模式（DC 输出可在 0 至 10 kV 之间变化），用于检查电缆隔离部分中故障的击穿电压或电缆隔离部分的完整性（以确保在系统重新通电之前该故障位于该部分电缆中）。

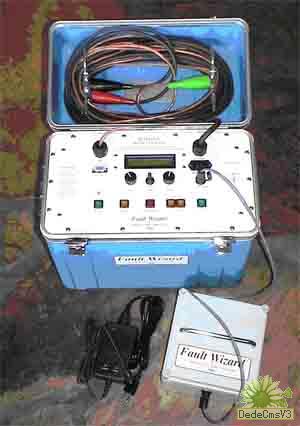

当电池电量低而需要充电时，屏幕上将闪烁电池电压。电池的充电通过面板上的  插座进行。可以使用一个辅助电池块（如具有充电器的前面图中所示）来为 FW10KV 供电以便在较大的区域内使用。通过面板上的按钮，可轻松地更改传播速度设置。FW10KV 的内部系统具有环境屏蔽措施，装在一个非常耐用的旋转成型聚丙烯外壳内。外壳上有三个手柄，便于一个人或两个人携带。

基本技术参数
