DAD、SDAD高压电缆故障定点仪

美国AT电缆故障测试仪

电缆种类：

各种低压配电电缆及高压电缆

（电压等级220V---110KV电缆）

测试原理：

对电力电缆阻性故障进行测试的基本方法是一致的。通过对故障电缆施加高压脉冲，在故障点处产生击穿，击穿点放电的同时对外产生电磁波同时发出声音。脉冲探测装置检测其故障点的电磁及声音信号即可以对故障点定位。

基本说明：

      DAD采用了一种新型的故障定位方法，即根据声音传播的速度确定故障点的方位。DAD主要用于电缆故障的检测，可以和任意牌号的脉冲发生器配合使用。本公司推荐与国产0---35KV或0---30KV脉冲发生器配合使用。

该装置可以检测到沿电缆从震动源向故障点行进的脉冲。电压脉冲沿电缆传播‘震动’信号，并在测量计上显示传播的路径。震动除产生电压脉冲外，同时也发出向四周扩散的电磁波。电磁波伴随电压每经过一次，电磁信号就被放大并显示一次。       鉴于AT设计的高效能，该装置可以探测到地下25英尺(7.62m)电缆上的脉冲信号，性能优于同类型的其它检测器。

设备中使用了AT公司开发的超高速时钟回波电路，震动的声音在故障点消失的信号将在不同的时间，被安置在电缆走向不同位置上的两个传声器分别检测到。对声音信号到达的时间作微分，通过下述的方法确定故障的方位：首先在听到震动的声音前将一个传声器投入使用；然后将两个传声器分开放置在电缆走向的不同位置。第一个检测到震动信号的传声器在触发设备的同时，还将关闭另一个传声器的输入。此时，逻辑偏转表的指针将从中心处的零点向传送信号的传声器偏转，由此可以得到故障的方位。

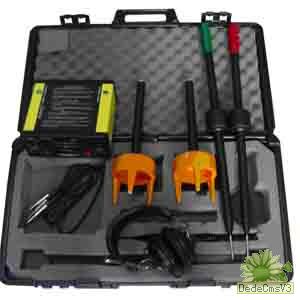

 整套DAD，定向音频探测仪系统包括以下部件，如上图所示：

1、  两个地探头传声器及其信号线

2、  两个地表接触传声器及其信号线

3、  A-T冲击脉冲检测仪

4、  逻辑偏转表，用于确定故障方位

5、  立体声头戴式耳机——高质量，佩戴舒适

6、  输出音量限制装置——在传声器脱落时保护检测员的听觉

7、  内衬泡沫材料的工具包

8、  说明书——通俗易懂，可在很短时间内学会仪器的使用

特点优点：

单向探测，加快探查故障的速度
