EZCT-S2TM电流互感器变比、极性、励磁特性测试仪

美国VANGUARD电力仪器

EZCT-S2电流互感器变比、极性、励磁特性测试仪采用微处理器控制技术，独特的电压测量技术，其体积小、重量轻，非常适合现场使用，不需要从主设备上拆下电流互感器，该仪器进行励磁特性测试时自动进行，无需手动升压和降压。

饱和度测试：EZCT-S2提供一个最大可达1500VAC可变测试电压，用于电流互感器的饱和度测试。该仪器可自动记录和显示测试电压和励磁电流,当一次测试完成后，自动绘出励磁曲线并且找出该电流互感器的拐点电压。测试电压范围可选 (50V, 250V,500V 1,500V)。可调电压输出通过电压控制旋钮输出。

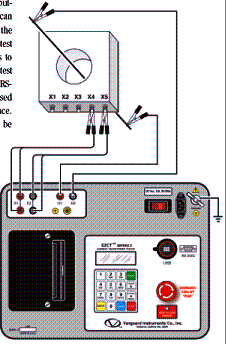

变比和极性测试：EZCT-S2通过精确测量电流互感器的一次和二次绕组电压来测量变比，其测量范围从0.8-5000,其测量精度为±1%，测量变比的同时自动测试极性，并显示“+”或“-”。自动测试一次和二次绕组的角差。

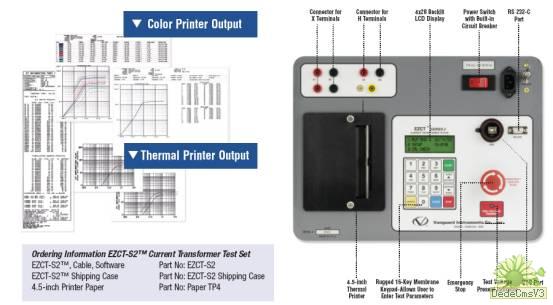

操作界面和显示：EZCT-S2信息和测量结果显示通过4行20字符完成。测试结果显示包括变比、励磁电流和变比误差、极性、角差、励磁曲线和拐点电压等。操作者通过面板按键输入电流互感器额定变比，EZCT-S2自动计算显示所测量变比与额定变比的%误差，消除人为计算误差。

热敏打印机：采用4.5英寸热敏打印机，测试结果字体为14点阵。自动打印测试报告和励磁曲线，打印机和打印纸安装于仪器面板之下，避免损害。

测试结果储存能力：EZCT-S2能够存储140个电流互感器的测试记录，每条测试记录包括变比、极性、励磁曲线、相角以及测量与额定变比的误差。测试结果可以调用或下载到计算机。

计算机接口：EZCT-S2可以独立使用，也可采用计算机控制操作。让计算机控制软件用于WINDOWS95/98/NT/2000/XP系统，进行测试控制和硬盘数据存储。数据可用于分析调用，并可以ASCII格式用于其它数据库软件。
