CJE-2A型电磁轭、马蹄式探伤仪



一、概述

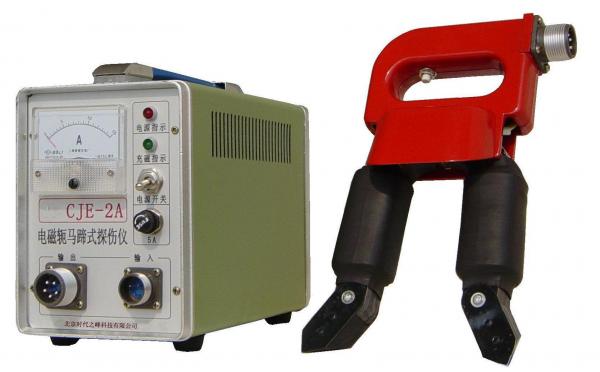

CJE-2A型电磁轭、马蹄式探伤仪

CJE—2A型电磁轭、马蹄式探伤仪，是利用磁轭对铁磁性被探伤工件进行交直流磁化的磁粉探伤仪，它能对各种零件进行磁化探伤，包括对大型零部件进行局部磁化探伤，能用作外加法磁力探伤和剩磁法磁力探伤。

仪器利用可控硅组成无触点开关，噪音小，寿命长。仪器体积小，重量轻，提升力大，活关节可调，特别适用于平焊缝、角焊缝、压力容器、管道及形状复杂零部件的探伤。仪器输出为低电压，对不允许高电压进入设备内探伤的场合更为适合。

该设备有三种探头：（随机只配A型或D型其中一只探头）

1、电磁轭探头：配有活关节，可以对平面、曲面工件进行探伤。

2、马蹄探头：可以对各种角焊缝，大型工件的内外角进行局部探伤。

3、磁环：能满足所有能放入工件的周向裂纹的探伤，用它来检测工件的疲劳裂痕（疲劳裂痕均垂直于轴向）极为方便，用它还可以对工件进行远离法退磁。

 二、技术指标

CJE-2A型电磁轭、马蹄式探伤仪

1. 1.输入电压：AC 220V ± 10%V

   2. 输出电压：AC 36V

   3. 输出电流：＞10A

   4. 提升力：大于5㎏(约55N)

5. 暂载率：50%

6. 电磁轭磁极间距：0—255mm

马蹄式磁极间距：0-160mm

磁环式磁极间距：Φ150mm   1800AT

（三种探头通用，随机只配一种）

7. 探伤灵敏度：A型1＃试片显示清晰

8. 主机外形尺寸：230×160×120mm（长×高×宽）

9. 重量：5㎏
三、设备成套性

 1. 主机                                1台

 2. 电磁轭 /马蹄式                      1只

 3. 电源线                              1根

 4. 电缆线                              1根

 5. 5A保险丝管                          5只

 6. 照明灯泡5W/12V（配马蹄式用）       5只

 7. 说明书                              1份

 8. 合格证                              1份
