简 介

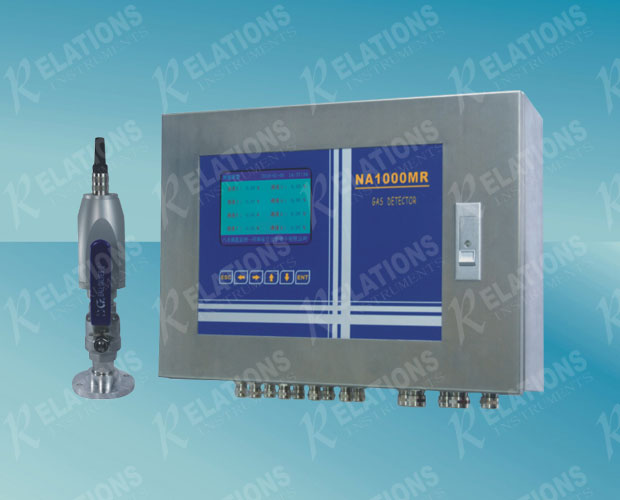

    NA-1000MS多通道漏氢监测系统由 NA-1000MR型监控主机和NA-1000D传感单元构成，用于监测氢冷发电机组氢气爆炸下限以内的含量，最多可带16个传感单元，对多点集中控制。
    本系统采用高性能传感器，由监控主机提供电源，将气体浓度信号转化为电信号送入监控主机，大屏幕LCD彩屏直接显示多路氢气浓度和报警情况。当氢气浓度达到预置报警值时，系统发出报警信号，以提醒及早采取安全措施，从而保障安全生产。

发电机应用介绍

    根据 [（86）电生火字193号]《发电机反事故技术措施》和[（88）电生计17号]《关于转发20万千瓦氢冷发电机防止漏氢漏油技术措施细则》的规定，发电机气密试验不合格的氢冷发电机严禁投运，为了防止氢冷发电机的氢气漏入封闭母线，在发电机出线箱与封闭母线连接处应装设隔氢装置，并在适当地点设置排气孔和加装漏氢监测装置。应按时监测氢冷发电机油系统、主油箱内、封闭母线外套内的氢气体积含量。

    NA-1000MS多通道漏氢监测系统具有在线定量监测氢冷发电机各相封闭母线及油、水系统中的漏氢浓度，展示被测处气体浓度的变化趋势及实现定额报警等功能，从而为漏氢点的寻找和及时处理提供了方便，为氢冷发电机的安全经济运行创造了有利条件，将有效防止严重危及人身和设备安全的氢爆事故发生。
 NA-1000MS型多通道漏氢监测系统

特 点

◆ 采用电化学传感器，仅与被测的氢气产生响应，不受其他气体影响，选择性好，响应和恢复时间短。

◆ 根据现场不同测点的位置，设计有专门用于发电机封母、中性点、汽励端回油系统、定冷水箱等处的采样系统。

◆ 探头气室的透氢膜可有效隔离油、水甚至氮气，并抗老化，在无机械应力的情况下可长期用。

◆ 不转移易爆、易燃危险气体，以免制造出新的危险场合。

◆ 仪表有LCD数值显示，有报警输出信号，以及模拟输出信号。

◆ 本监测装置结构紧凑、安装简便、仪表可直接指示测点氢气浓度。

◆ 仪表在线监测稳定，现场维护工作量小。


技术指标

NA1000MR型监控主机

显 示 屏 :

            显示颜色: TFT 256彩色（LCD）

模拟输入 :

            输入类型: 1～8路两线制、4～20mA变送器（最多16路）

            电压功耗: 24V ≤0.48W

            连接方式: 2芯屏蔽电缆

模拟输出 :

            输出类型: 1～8路4～20mA电流输出（最多16路）

            输出阻抗: ≤750ohm

            连接方式: 2芯屏蔽电缆

继 电 器 :

            触点方式: 常开

            输出方式: 1～8分路报警、1路总路报警（最多16路）

            直流电压: 1A、24V Dc或1A、120V AC

其    它 :

            报警存储: 8000条报警信息

            工作电压: 110VAC～265VAC、40～63Hz 功率65W

            安装方式: 壁挂440mm×330mm×130mm（长×宽×高）

            重    量: 约9.5kg

NA1000D传感器:

            监测范围: 0～4.00 %（0～100 %LEL）

            精    度: ±2%F.S

            采样方式: 自然扩散

            环境温度: -10℃～50℃

            环境湿度: 0～98%

            防爆等级: Exia ⅡC T3

            工作电压: 24VDC 功率<1W
