GDS-5000气体报警器

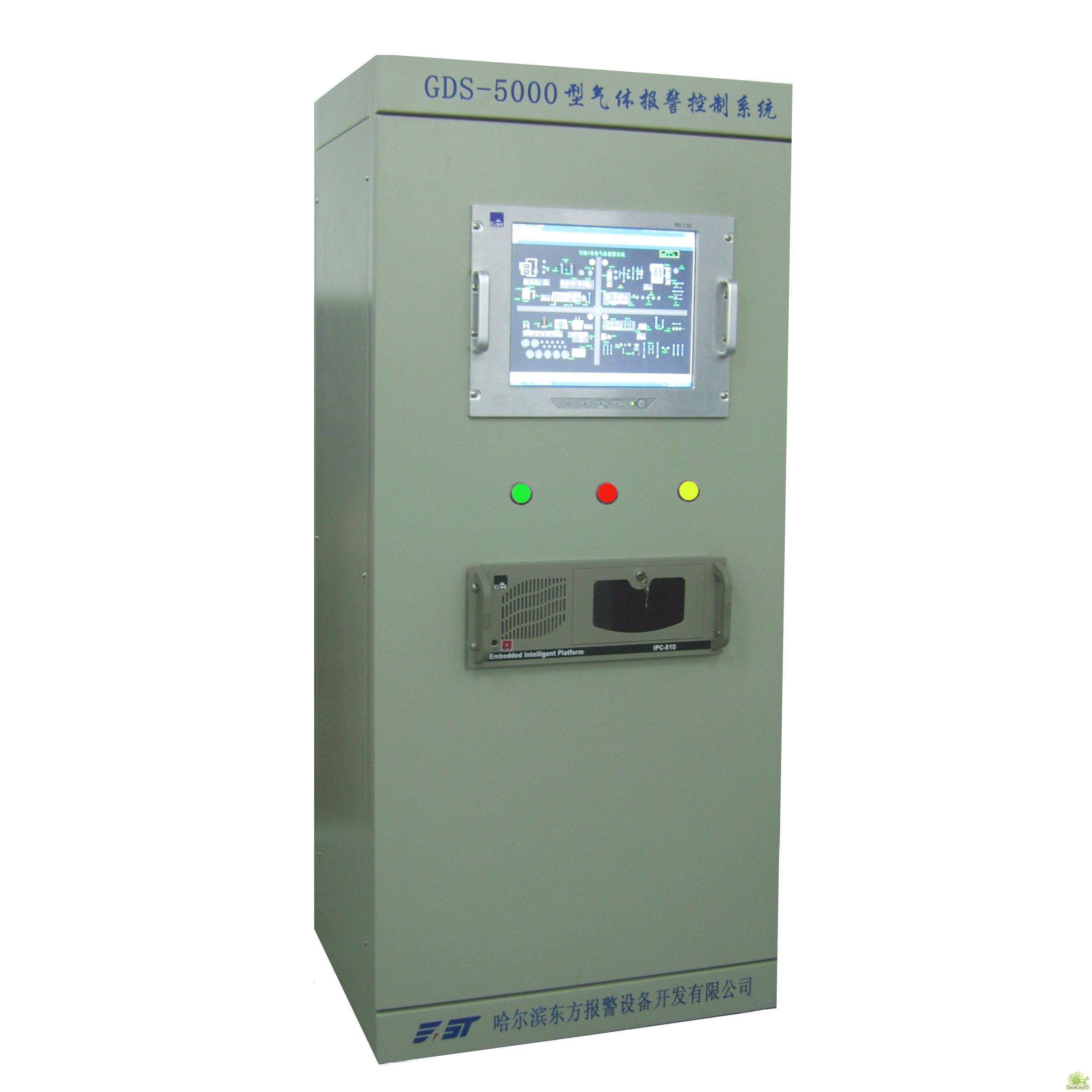

GDS-5000气体报警控制系统主要由触摸式工业图形显示器，亚当采集模块、亚当输出模块组成。系统通过接收现场探测器传输的标准信号（4-20mADC），可连续检测、显示工作场所环境中的可燃气体、有毒气体的浓度。并能通过RS232或RS485接口与PLC、DCS或其他MODBUS设备通讯，同时支持以太网络，直接连接至现有局域网络，使报警安全信息共享。可广泛应用于石油、化学工业、油田、油库、液化气站、环保、消防、市政、危险品仓库及码头等一切有可燃性气体、有毒气体的场所，是保证人身安全及工厂设备的理想检测系统。



GDS-5000气体报警控制系统特点

 数据采集 采集现场探测器上传来的4-20mA信号。

 数据处理 具有实时曲线、历史记录、历史曲线的报警查询等功能。

 数据记录 按照程序设定可以将所需数据输出到硬盘、屏幕、打印机等设备。

 状态显示 实时显示各个探测器的状态（浓度显示，故障、高报、低报状态显示等）

 报警记录 根据已发生的报警状态，建立999次报警历史记录供查询。

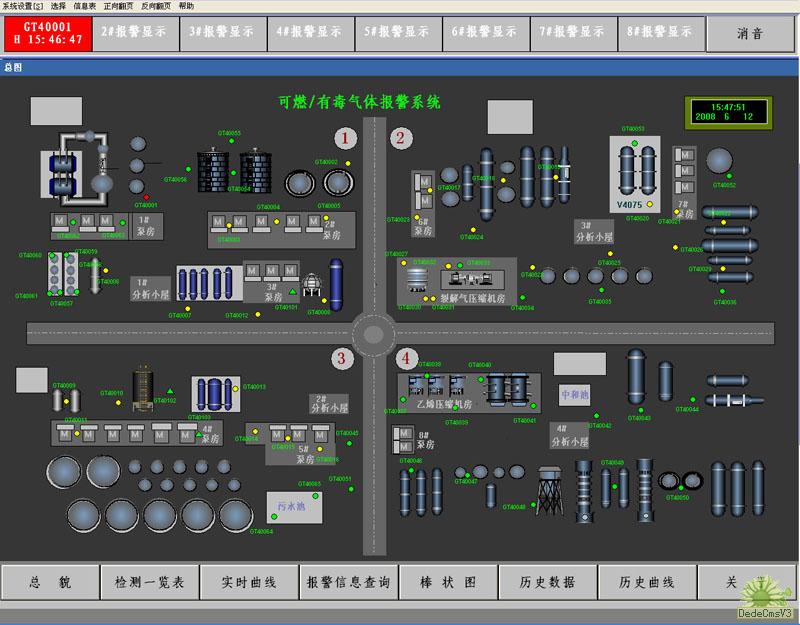

 画面组态 按照实际应用要求，生成符合现场情况的总貌监控画面, 模拟光柱显示，数值显示，历史趋势显示（曲线）。

 分区报警 按照现场的实际情况，分区显示监控及报警状态。

 通讯接口 可以通过RS232、RS485、TCP/IP三种方式向其它PLC、DCS等系统输出数据。通过TCP/IP方式可以方便的实现以太网的功能。

参数 :

显示：17”LCD高亮度LCD触摸式工业图形显示器

控制：工业标准19”工控机

模块：每16路为一个模块，可扩展至256路，标准配置：8*16=128路

输入：接收探测器4-20mA信号

输出：220V@5A，每8路为一个模块，可扩展至64路，标准配置4*8=32路

网络：支持TCP/IP协议（可选）

总线：支持RS232、RS485总线上传（可选）

外形尺寸：800X600X2100（可订制）

电源：220V@15A为现场探测器供电（根据路数增减）
