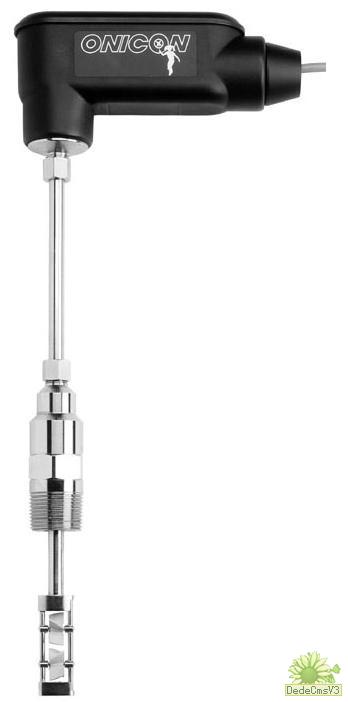

美国Onicon插入式双向涡轮流量计

美国Onicon插入式双向涡轮流量计

产品概述

ONICON插入式流量计适合测量具有导电性的各种水的流量。F-1210型输出非隔离式4--20mA和0--10V模拟信号，其输出信号与流量呈线性关系。

产品应用

•冷却水，热水，冷凝水及暖通空调用水/乙二醇/盐水等

•工业用水及混合水

•生活用水

技术参数

精度

± 0.5% 读数（基于校准流速）

± 1% 读数（介质流速从3到30ft/s,流量范围度10：1）

± 2% 读数(介质流速从0.4到20ft/s,流量范围度50：1）

传感元件

电阻抗感应原理（非磁或非光磁效应）

管径尺寸
2-1/2"到72"

供电
24±4VAC/DC at 50 mA

介质温度

标准：180°F,最大温度200°F

高温：280°F,最大温度300°F

操作温度高于250°F 时，须选择316不锈钢的结构材质

环境温度

-5 to 160°F（-20 to 70℃）

工作压力
最大压力400PSI

压降

＜1PSI （流速为 20 ft/s 管径为 2-1/2"）

管径越大，流速越小，压降将呈现下降趋势

输出信号（非隔离式模拟信号）

电压输出：0-10V（0-5V可选）；电流输出：4-20mA

频率输出：0-15V 时最大/峰值脉冲一般低于300Hz

材质

接液部分金属元件

标准：黄铜（带有非电解镍镀层）

可选：316不锈钢

电气封装

标准：铝材质，防风雨

可选：潜入式封装，可浸在水中使用

电气连接

标准为3线制，输出电流或电压信号输出，则需要追加导线

若主机配置有额外的模拟信号和/或频率信号

标准：10米线缆，带有1/2"NPT接头

可选：10米全压额定电缆，带有DIN接头

校准

ONICON的每一流量计都经过自己流量实验室的湿校准程序，其校准标准可溯源至NIST；每一流量计均附校准证书。

特点

高性价比

可定制校准，精度高，物超所值

长期可靠性

ONICON享有其专利权的电阻抗感应元件能够有效阻止颗粒物质的干扰作用。涡轮质量轻巧，并带有动力宝石轴承系统，从而保证了整个机械系统无磨损。

行业领先的“2年内无故障”质量保证

ONICON扩大了其产品的质保范围---包括意外安装损坏（如接线错误等），从而降低了仪表的安装-启动成本。请详见ONICON完整的质量保证声明。

Hot-Tap 插入式安装

可在管道处于工作运行状态下进行手动插入/取出流量计操作。
